Lüftungsgitter 411 Lüftungsgitter Einliegend, Standardausführung

Entdecken Sie das stilvolle Renson 411 Lüftungsgitter für Wandeinbau, das sowohl Design als auch Funktionalität vereint. Die unsichtbare Montage und der effektive Sichtschutz unterstreichen die Ästhetik, während der 50% physische und 60% optische freie Querschnitt für ausgezeichnete Luftzirkulation sorgt. Wählen Sie zwischen eloxierten E6/EV-1 oder RAL-Farben, um Ihrem Raum das gewisse Etwas zu verleihen.
Physischer freier Querschnitt (%) 50
Lamellenabstand (mm) 33.3
technical.ip_klasse IP2XD
Einbautiefe (mm) 29
Gesamt Gittertiefe (mm) 34
K-Faktor (Zufuhr) 20.47
CE-Koeffizient 0.221
K-Faktor (Abfuhr) 19.58
CD-Koeffizient 0.226
Wasserdichtigkeits in 0 m/s (%) 96.7
Wasserdichtigkeits in 1,0m/s (%) 93.3
  • Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäss EN 12020-2)
  •  Insektenschutz aus Edelstahl 304 – 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
  • Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
  • Lamellenabstand: 33,3 mm
  • Einbautiefe: 29 mm
  • Überfalzmass: 21 mm
  • Mindestmasse: 100 x 100 mm
  • Bitte bei Bestellung angeben: Einbaumass (Breite x Höhe)
  • Maueranker Nr. 418 (im Lieferumfang enthalten)
  • Klipsfeder Nr. 419 auf Anfrage erhältlich (für kleine Abmessungen)
  • Für Lüftungsgitter ab ungefähr 3 m2 ist eine bauseitige Unterkonstruktion notwendig, passend zu Spannweite und Windlast
  • Maschendrath 304 – 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
  • Maschendrath 316
  • Wasserabflusslinie
  • Wasserschenkel
  • Abnehmbarer Insektenschutz
  • Gegenrahmen
  • Filter

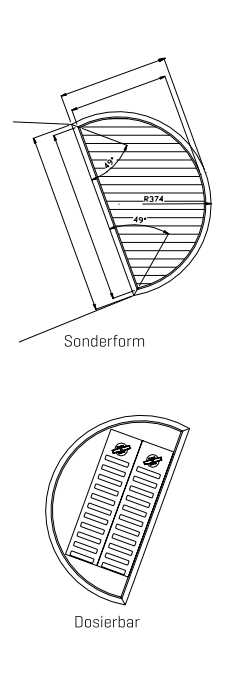

  • Sonderform
  • Dosierbar
  • Ohne Anschlagrahmen
  • Mit Sandwichpaneel auf der Rückseite
  • Lüftungsgitter Eingespannt 414
  • Kabelöffnung
  • Klipsfeder 419 (fur kleine Abmessungen)
Abmessungen (B x H) mm E6/EV1 eloxiert Standard Weiss STR 7016 STR 9005 Luftdurchlass bei 2 Pa (m3/h)
142 x 142 41197 23
200 x 200 41122 411226 50
300 x 200 41132 411228 411229 77
300 x 300 41133 118
400 x 200 41142 411426 103
400 x 300 41143 411436 159
400 x 400 41144 411446 215
500 x 300 41153 201
500 x 400 41154 271
500 x 500 41155 342
600 x 300 41163 242
600 x 400 41164 327
600 x 600 41166 497
700 x 700 41177 682
1000 x 500 411105 694
1000 x 1000 41111 1409

Lüftungsgitter hintere Seite mit Insektenschutz
FÜR WANDEINBAU STANDARDAUSFÜHRUNG

» Massangaben in Meter
» Preise pro Stück in CHF, exkl. MwSt.

Oberfläche
– Aluminium farblos eloxiert inklusive
– Aluminium Roh -5%
– RAL, NCS oder IGP auf Anfrage

Alle Gitter in einem Stück (nicht getrennt).
Die Gitter zweiteilig zu bestellen ist möglich; auf Anfrage

Lieferung ab Werk (Lieferung an Baustelle oder ins eigene Werk möglich; auf Anfrage)

BxH 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0
0.2 165 165 165 165 165 165 165 165 165 165 165 175 175 175 200 200 205 205 225
0.3 165 165 165 165 165 165 165 175 175 200 205 205 225 225 255 255 255 275 275
0.4 165 165 165 165 165 175 200 205 225 225 255 255 275 275 340 340 355 370 370
0.5 165 165 165 165 175 200 225 225 255 255 275 340 340 355 370 375 375 395 410
0.6 165 165 165 175 205 225 255 255 275 340 355 370 375 375 395 410 475 485 515
0.7 165 165 175 200 225 255 275 340 340 370 375 395 410 475 485 515 515 535 540
0.8 165 165 200 225 255 275 340 355 370 375 395 475 485 515 515 535 540 560 635
0.9 165 175 205 225 255 340 355 370 375 410 475 485 515 535 540 560 635 660 675
1.0 165 175 225 255 275 340 370 375 410 475 515 535 540 560 635 660 675 695 695
1.1 165 200 225 255 340 370 375 410 475 515 535 540 560 635 660 675 695 730 870
1.2 165 205 255 275 355 375 395 475 515 535 540 560 635 675 695 730 730 870 895
1.3 175 205 255 340 370 395 475 485 535 540 560 635 675 695 730 870 870 895 935
1.4 175 225 275 340 375 410 485 515 540 560 635 675 695 730 870 895 895 935 975
1.5 175 225 275 355 375 475 515 535 560 635 675 695 730 870 895 935 935 975 1005
1.6 200 255 340 370 395 485 515 540 635 660 695 730 870 895 935 975 975 1005 1150
1.7 200 255 340 375 410 515 535 560 660 675 730 870 895 935 975 975 1005 1150 1180
1.8 205 255 355 375 475 515 540 635 675 695 730 870 895 935 975 1005 1150 1180 1210
1.9 205 275 370 395 485 535 560 660 695 730 870 895 935 975 1005 1150 1180 1210 1245
2.0 225 275 370 410 515 540 635 675 695 870 895 935 975 1005 1150 1180 1210 1245 1280

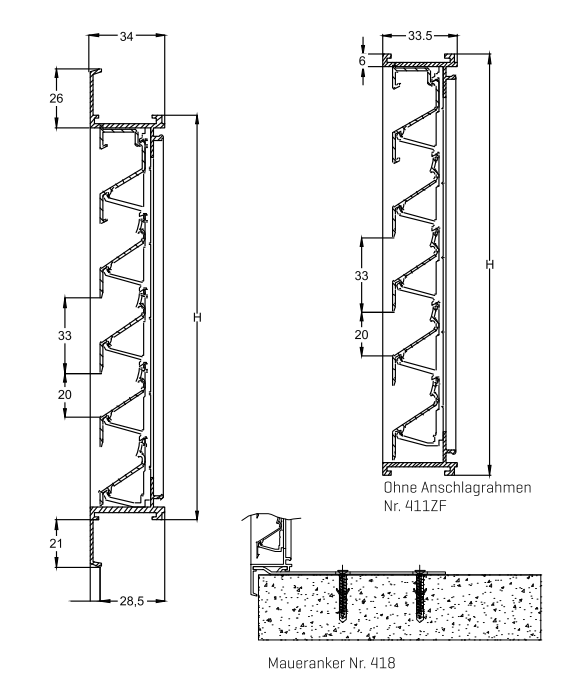

Technische Zeichnungen
