Lüftungsgitter 414 Lüftungsgitter Eingespannt

Das attraktive Renson 414 Lüftungsgitter für Rahmeneinbau überzeugt durch seine diskrete Montage und hervorragende aerodynamische Eigenschaften. Mit einem 50% physischen und 60% optischen freien Querschnitt gewährleistet es eine ideale Luftzirkulation. Erhältlich in E6/EV-1 eloxiert oder RAL-Farben, fügt es sich nahtlos in Ihre Raumgestaltung ein.

Technische Daten

Physischer freier Querschnitt (%)	50
Lamellenabstand (mm)	33.3
technical.ip_klasse	IP2XD
Gesamt Gittertiefe (mm)	34
K-Faktor (Zufuhr)	20.47
CE-Koeffizient	0.221
K-Faktor (Abfuhr)	19.6
CD-Koeffizient	0.226
Wasserdichtigkeits in 0 m/s (%)	96.7
Wasserdichtigkeits in 1,0 m/s (%)	93.3

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäss EN 12020-2)
Insektenschutz aus Edelstahl 304 – 2,3 x 2,3 mm
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Lamellenabstand: 33,3 mm
Einspannstärke: 24, 28 oder 32 mm
Mindestmasse: 130 x 130 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmasse)
Bitte bei Bestellung angeben: Gesamtmasse (Breite x Höhe)

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Maschendraht 304 – 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
Maschendraht 316
Wasserabflusslinie
Abnehmbarer Insektenschutz
Filter

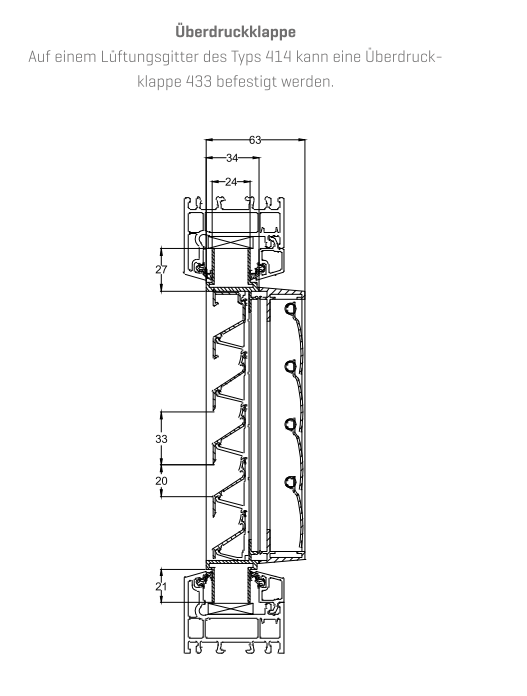

Überdruckgitter

Preisliste

FÜR WANDEINBAU STANDARDAUSFÜHRUNG

» Massangaben in Meter
» Preise pro Stück in CHF, exkl. MwSt.

Oberfläche
– Aluminium farblos eloxiert inklusive
– Aluminium Roh -5%
– RAL, NCS oder IGP auf Anfrage

Alle Gitter in einem Stück (nicht getrennt).
Die Gitter zweiteilig zu bestellen ist möglich; auf Anfrage

Lieferung ab Werk (Lieferung an Baustelle oder ins eigene Werk möglich; auf Anfrage)

BxH	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
0.2	175	175	175	175	175	175	175	175	175	175	175	180	180	180	205	205	220	220	235
0.3	175	175	175	175	175	175	175	180	180	205	220	220	235	235	270	270	270	280	280
0.4	175	175	175	175	175	180	205	220	235	235	270	270	280	280	350	350	365	375	375
0.5	175	175	175	175	180	205	235	235	270	270	280	350	350	365	375	390	390	410	420
0.6	175	175	175	180	220	235	270	270	280	350	365	375	390	390	410	420	495	505	530
0.7	175	175	180	205	235	270	280	350	350	375	390	410	420	495	505	530	530	560	570
0.8	175	175	205	235	270	280	350	365	375	390	410	495	505	530	530	560	570	575	660
0.9	175	180	220	235	270	350	365	375	390	420	495	505	530	560	570	575	660	680	705
1.0	175	180	235	270	280	350	375	390	420	495	530	560	570	575	660	680	705	725	725
1.1	175	205	235	270	350	375	390	420	495	530	560	570	575	660	680	705	725	755	910
1.2	175	220	270	280	365	390	410	495	530	560	570	575	660	705	725	755	755	910	925
1.3	180	220	270	350	375	410	495	505	560	570	575	660	705	725	755	910	910	925	970
1.4	180	235	280	350	390	420	505	530	570	575	660	705	725	755	910	925	925	970	1010
1.5	180	235	280	365	390	495	530	560	575	660	705	725	755	910	925	970	970	1010	1040
1.6	205	270	350	375	410	505	530	570	660	680	725	755	910	925	970	1010	1010	1040	1200
1.7	205	270	350	390	420	530	560	575	680	705	755	910	925	970	1010	1010	1040	1200	1235
1.8	220	270	365	390	495	530	570	660	705	725	755	910	925	970	1010	1040	1200	1235	1265
1.9	220	280	375	410	505	560	575	680	725	755	910	925	970	1010	1040	1200	1235	1265	1295
2.0	235	280	375	420	530	570	660	705	725	910	925	970	1010	1040	1200	1235	1265	1295	1330

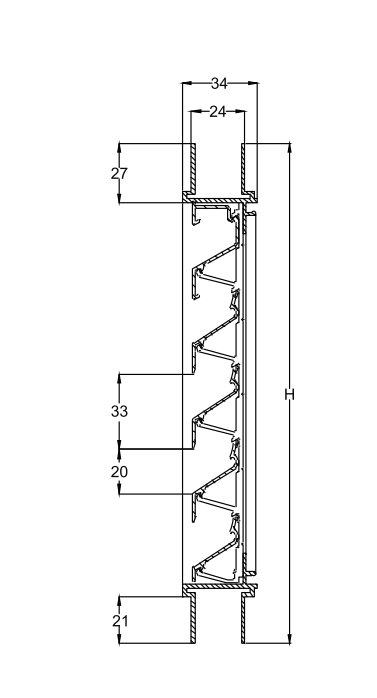

Technische Zeichnungen
