Lüftungsgitter 481 Lüftungsgitter Einliegend, mittelschwere Ausführung

Das Renson 481 Lüftungsgitter besticht als einliegende, mittelschwere Ausführung aus langlebigen Aluminiumprofilen. Mit effizienter Luftzirkulation dank 70% optischem und 60% physischem freiem Querschnitt sowie dem optional integrierten Insektenschutz aus Edelstahl 304, ist es die ideale Wahl für anspruchsvolle Anforderungen.

Technische Daten

Physischer freier Querschnitt (%)	60
Lamellenabstand (mm)	50
technical.ip_klasse	IP2XD
Einbautiefe (mm)	46
Gesamt Gittertiefe (mm)	50
K-Faktor (Zufuhr)	9.59
CE-Koeffizient	0.323
K-Faktor (Abfuhr)	10
CD-Koeffizient	0.316
IP-Klassen Abstand	105

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäss EN 12020-2)
Insektenschutz aus Edelstahl 304 – 2,3 x 2,3 mm
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Lamellenabstand: 50 mm
Einbautiefe: 46 mm
Überfalzmass: 40 mm
Mindestmasse: 150 x 150 mm
Bitte bei Bestellung angeben: Einbaumass (Breite x Höhe)

Maueranker Nr. 1428 (im Lieferumfang enthalten)
Für Lüftungsgitter ab ungefähr 3 m2 ist eine bauseitige Unterkonstruktion notwendig, passend zu Spannweite und Windlast

Maschendraht 304 – 6 x 6 / 10 x 10 / 20 x 20 / ohne Maschendraht
Maschendraht 316
Wasserabflusslinie
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Lüftungsgitter Eingespannt 484

Preisliste

FÜR WANDEINBAU STANDARDAUSFÜHRUNG

» Massangaben in Meter
» Preise pro Stück in CHF, exkl. MwSt.

Oberfläche
– Aluminium farblos eloxiert inklusive
– Aluminium Roh -5%
– RAL, NCS oder IGP auf Anfrage

Alle Gitter in einem Stück (nicht getrennt).
Die Gitter zweiteilig zu bestellen ist möglich; auf Anfrage

Lieferung ab Werk (Lieferung an Baustelle oder ins eigene Werk möglich; auf Anfrage)

BxH	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
0.2	225	225	225	225	225	225	225	225	225	225	225	240	240	240	275	275	295	295	320
0.3	225	225	225	225	225	225	225	240	240	275	295	295	320	320	365	365	365	380	380
0.4	225	225	225	225	225	240	275	295	320	320	365	365	380	380	460	460	480	490	490
0.5	225	225	225	225	240	275	320	320	365	365	380	460	460	480	490	515	515	535	550
0.6	225	225	225	240	295	320	365	365	380	460	480	490	515	515	535	550	625	635	675
0.7	225	225	240	275	320	365	380	460	460	490	515	535	550	625	635	675	675	715	725
0.8	225	225	275	320	365	380	460	480	490	515	535	625	635	675	675	715	725	740	835
0.9	225	240	295	320	365	460	480	490	515	550	625	635	675	715	725	740	835	865	890
1.0	225	240	320	365	380	460	490	515	550	625	675	715	725	740	835	865	890	915	915
1.1	225	275	320	365	460	490	515	550	625	675	715	725	740	835	865	890	915	960	1120
1.2	225	295	365	380	480	515	535	625	675	715	725	740	835	890	915	960	960	1120	1160
1.3	240	295	365	460	490	535	625	635	715	725	740	835	890	915	960	1120	1120	1160	1210
1.4	240	320	380	460	515	550	635	675	725	740	835	890	915	960	1120	1160	1160	1210	1265
1.5	240	320	380	480	515	625	675	715	740	835	890	915	960	1120	1160	1210	1210	1265	1310
1.6	275	365	460	490	535	635	675	725	835	865	915	960	1120	1160	1210	1265	1265	1310	1475
1.7	275	365	460	515	550	675	715	740	865	890	960	1120	1160	1210	1265	1265	1310	1475	1530
1.8	295	365	480	515	625	675	725	835	890	915	960	1120	1160	1210	1265	1310	1475	1530	1575
1.9	295	380	490	535	635	715	740	865	915	960	1120	1160	1210	1265	1310	1475	1530	1575	1610
2.0	320	380	490	550	675	725	835	890	915	1120	1160	1210	1265	1310	1475	1530	1575	1610	1670

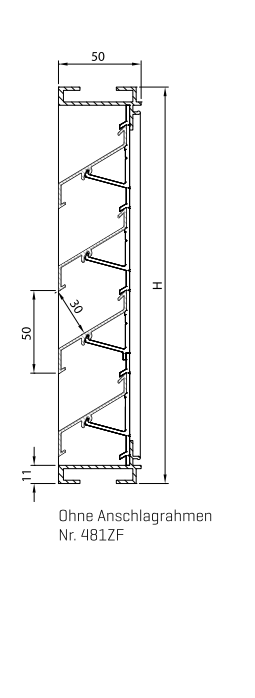

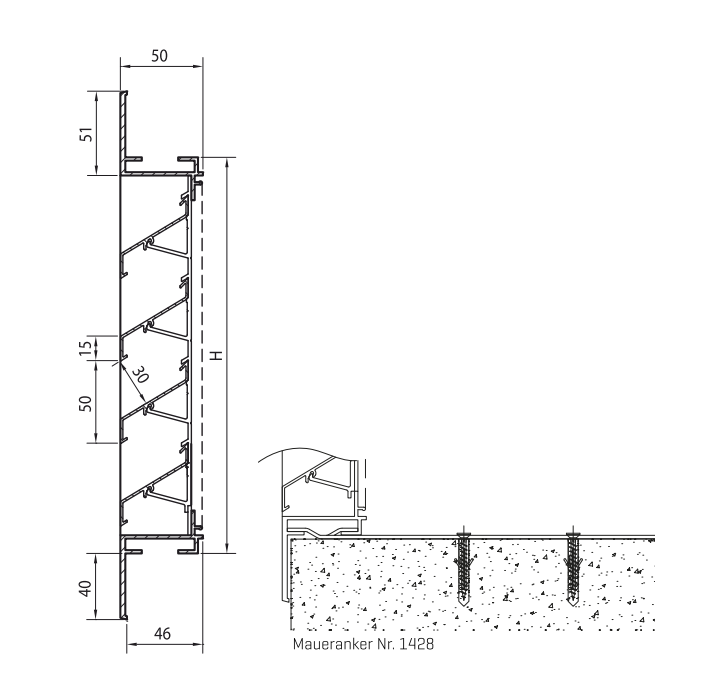

Technische Zeichnungen
